Constantemente surgen dudas sobre la falla del touch. Este manual te ayudará a diagnosticar rápidamente si el problema está en la pantalla o en la placa base del teléfono. Tomaremos como ejemplo un IPhone 11 para la explicacion, aunque esto mismo aplica para todos los dispositivos.
Para un diagnóstico claro, dividiremos la explicación en dos escenarios comunes.
Parte 1: El Touch Falla en Ciertas Áreas de la Pantalla
Este es un síntoma muy específico y el diagnóstico es casi siempre el mismo.
Cuando solo una parte de la pantalla responde al tacto (por ejemplo, la parte superior funciona, pero la inferior no), el problema no se debe a las líneas de comunicación entre la pantalla y la placa base.
Protocolo de Comunicación: El Cerebro del Touch

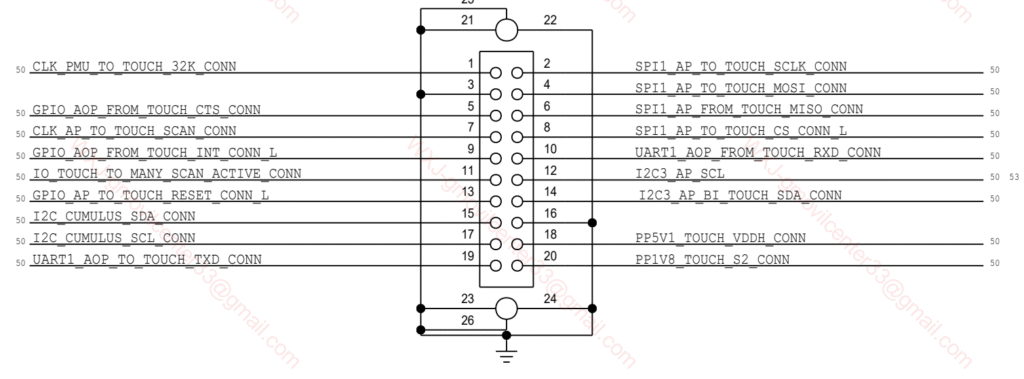

Como se ve en el esquemático de ejemplo , las líneas del conector del touch, como I2C_AP_TO_TOUCH_SDA_CONN y I2C_AP_TO_TOUCH_SCL_CONN, son parte de un protocolo de comunicación llamado I2C (Inter-Integrated Circuit). Este protocolo es como una autopista de datos que transporta la información del tacto desde toda la superficie de la pantalla hasta el procesador principal (CPU). No existen líneas de comunicación separadas para la parte superior e inferior de la pantalla. El protocolo maneja toda la información del touch de manera unificada.
Cuando el usuario interactúa con la pantalla, la matriz de sensores del touch digitaliza los puntos de contacto y los envía, a través de estas líneas, al procesador para su interpretación.
El Diagnóstico Final
Si el protocolo de comunicación estuviera fallando (por ejemplo, una línea de datos rota o un problema en la placa), el touch no funcionaría en absoluto en ninguna parte de la pantalla. La comunicación estaría completamente interrumpida.
Por lo tanto, si el touch funciona en algunas áreas pero en otras no, la conclusión es que la pantalla no está enviando la información de esas áreas específicas al conector. Esto se debe a un fallo interno en la matriz de sensores de la propia pantalla, no en la placa base del teléfono.
En este escenario, el problema es 100% la pantalla.
Paso de Verificación: La forma más efectiva de confirmar este diagnóstico es probar otra pantalla nueva y en buen estado. Si el touch funciona correctamente con la pantalla de prueba, habrás confirmado tu diagnóstico.
Parte 2: El Touch Falla en Toda la Pantalla
Este es un escenario más complejo porque el problema podría estar en la pantalla o en la placa base. Aquí el protocolo de comunicación sí puede ser el culpable.
Si la pantalla no responde en absoluto, es necesario hacer un diagnóstico más profundo que incluya la medición de voltajes y la verificación de las líneas de comunicación.
Pasos de Diagnóstico
Verificación de Voltajes y Comunicación:
Probar otra pantalla: Siempre es la solución más rápida. Si una pantalla de prueba no funciona, el problema está en la placa.
Medir voltajes de alimentación: Con un multímetro, mide los rieles de voltaje en el conector del touch de la pantalla. Los voltajes clave son:
PP5V1_TOUCH_VDDH_CONN: Este riel debería tener un voltaje de ~5.1V.
PP1V8_TOUCH_S2_CONN: Este riel debería tener un voltaje de ~1.8V.
La ausencia de cualquiera de estos voltajes indica un problema en el PMIC (Power Management Integrated Circuit) o en las líneas que los transportan desde la placa.
Medir líneas de comunicación: En la escala de diodos, verifica la impedancia de las líneas de comunicación del protocolo I2C y SPI (Serial Peripheral Interface). Un valor de 0.000mV o muy cercano indica un corto, mientras que OL indica una línea rota.
Soluciones Comunes en la Placa:
Cortocircuito en el conector: Un corto en las líneas del conector del touch.
Componentes pasivos dañados: Pequeños condensadores o resistencias en las líneas de comunicación pueden estar en corto o abiertos.
Falla del circuito integrado de control: El chip responsable de generar los voltajes o manejar la comunicación del touch podría estar dañado.
Síntoma del Problema Causa Más Probable Solución
El Touch falla en partes de la pantalla. La pantalla tiene un fallo interno en la matriz de sensores. Reemplazar la pantalla.
El Touch no funciona en ninguna parte de la pantalla. El problema podría estar en la pantalla o en la placa base. Probar con una pantalla nueva. Si el problema persiste, diagnosticar y reparar los voltajes o las líneas de comunicación en la placa.
